型號：HK-ZDCB-1220S
時間：2025-04-08
訪問量：10121

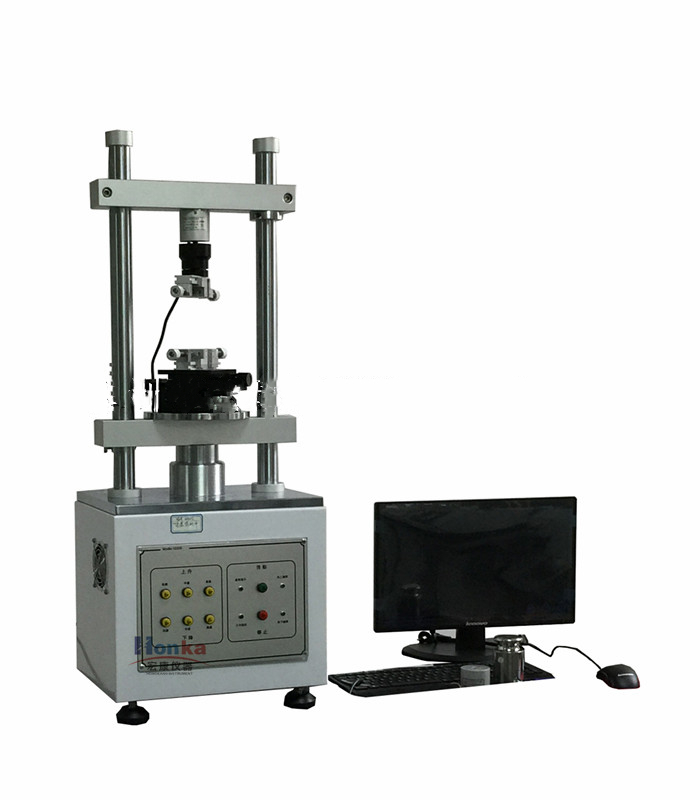

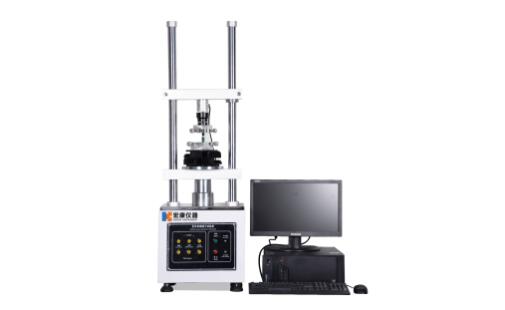

一、全自動插拔力試驗機設備用途:
適用于各種連接器之插入力及拔出力測試,提供各種連接器專用夾具及自動求心裝置,將得到完全準確的插拔力結果。本機搭配動態阻抗測試系統，可在測試插拔力同導測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」。采用Windows中文視窗程序設定，操作簡便，自動存儲測試數據（荷重－行程曲線、荷重衰減壽命曲線、測試結果），且所有測試條件可存儲。
二、功能介紹：
連接器整排插拔測試
連接器彈孔插拔測試
連接器插拔壽命測試
連接器單PIN與塑膠保持力測試
連接器Normal Force測試
連接器彈片壓縮測試
連接器動態阻抗測試
各種拉、壓力測試
三、設備構成:
測試機本體,電腦、顯示器、打印機,荷重元（50、20、5、2kg選一個）
大型X-Y移動臺,整排插拔用自動求心裝置（多功能夾治具）,單孔插曲拔自動求心裝置（單支圓夾治具
四、選購配件:
1.銑溝機（易變形連接器專用治具）
2.單pin于塑膠保持力專用夾具
3.架高治具（線材出線專用）
4.動態阻抗測試。
五、技術參數:
|
型 號： |
HK-ZDCB-1220S |
|
產品名稱： |
全自動插拔力試驗機 |
|
容量選擇： |
5,10,20,50,100kgf |
|
單位切換： |
kgf,N,Lb,gf |
|
荷重分解度： |
1/250,000 |
|
荷重精度： |
±0.5% |
|
荷重最小顯示： |
0.01gf, |
|
位移最小顯示： |
0.01mm |
|
測試速度： |
0.01~100mm/min |
|
速度精度： |
±0.5% |
|
馬達： |
AC伺服馬達 |
|
機臺尺寸： |
360x270x950mm |
|
重量： |
70kg |
|
電源： |
品牌計算機一套+印表機+電腦桌 |
|
馬達： |
AC220V |
六、日常維護
1、要保持清潔；
2、每次試驗后試臺下降，活塞不落到油缸底上，稍留一點距離，以利下次使用；
3、不得帶電拆裝電器，否則易損壞電子原件；
4、外殼應可靠接地；
5、由了解結構的專業人員進行拆裝；
6、試驗時應避免斷續操作，否則將影響設備使用壽命；盡可能一次操作到位，減少點動次數；
7、各部應經常擦拭干凈，雨季期間更應注意擦拭，不用時用防塵罩罩起以防止塵土侵入；
8、試驗暫停時應將油泵電動機關閉
9、在開機前應按規定的潤滑部位和潤滑方法進行潤滑；
10、不允許用小直徑的工具彎曲直徑大的鋼筋；
11、測力計上所有活門不應打開放置，以免塵土進入內部，影響測量機構的靈敏性能；
12、使用的電源為AC200V，長期停用時，應在工作表面涂上防銹油，并存放于干燥的地方。
